ЩРНВ, ЩПСН (щит распределительный низковольтный) для подстанций

ЩПСН - Ezois

ЩПСН-В – это модификация ящика управления питанием, которая используется на основе КСО и КРУ камер в распределительных устройствах. ЩПСН-В используется для напряжения 12, 220/380В. Устройство выполняет функцию автоматического ввода резервного питания.

Розетки ШПСН-В 220В, а также линии питания внешних розеток на 220В укомплектованы УЗО. К числу потребителей относятся: осветительные приборы, устройства телемеханики, обогрева, розетки, электродвигатели для взвода пружин вакуумного выключателя высоковольтной камеры, испытательные установки для энергетики.

Установленный срок эксплуатации ящика ЩПСН-В составляет не менее 10 лет при условиях правильного технического обслуживания и своевременной замены комплектующих.

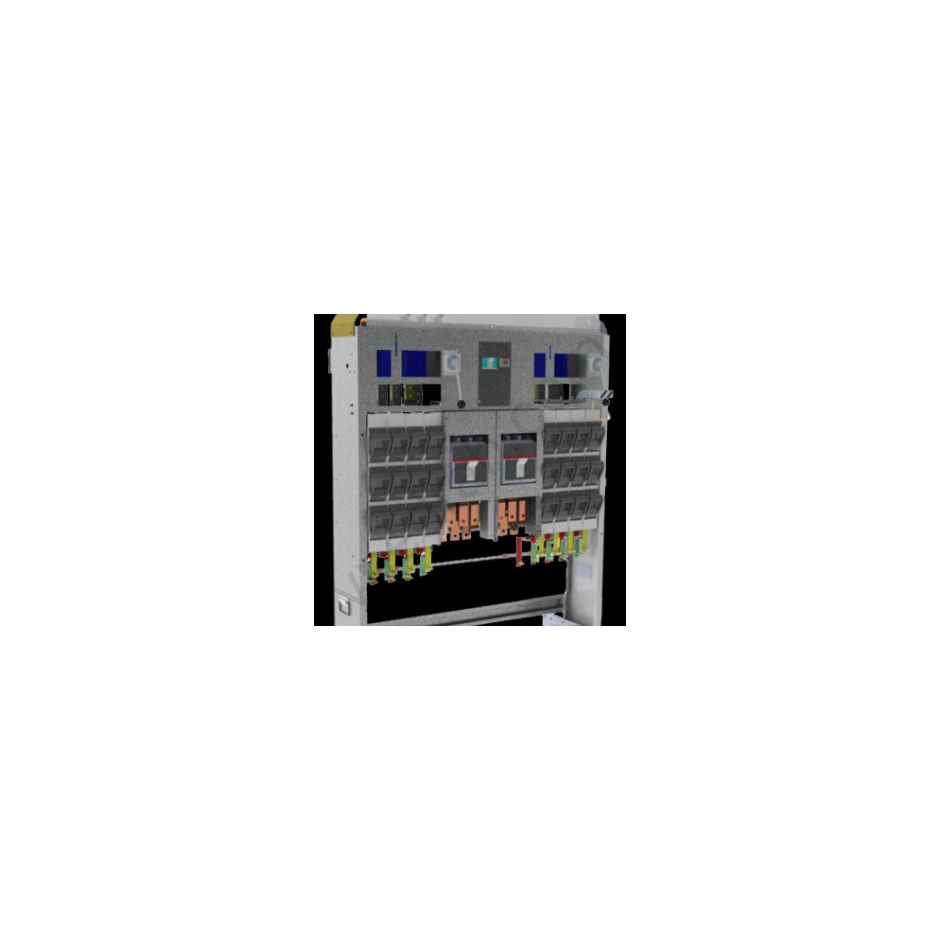

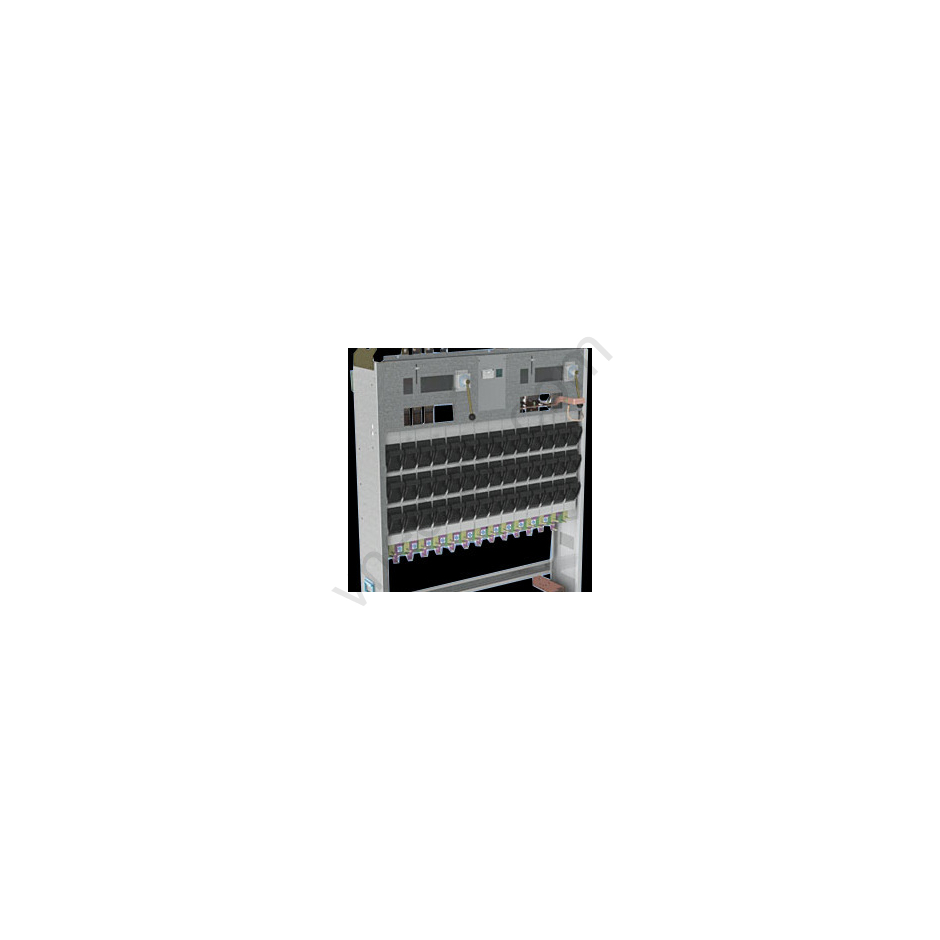

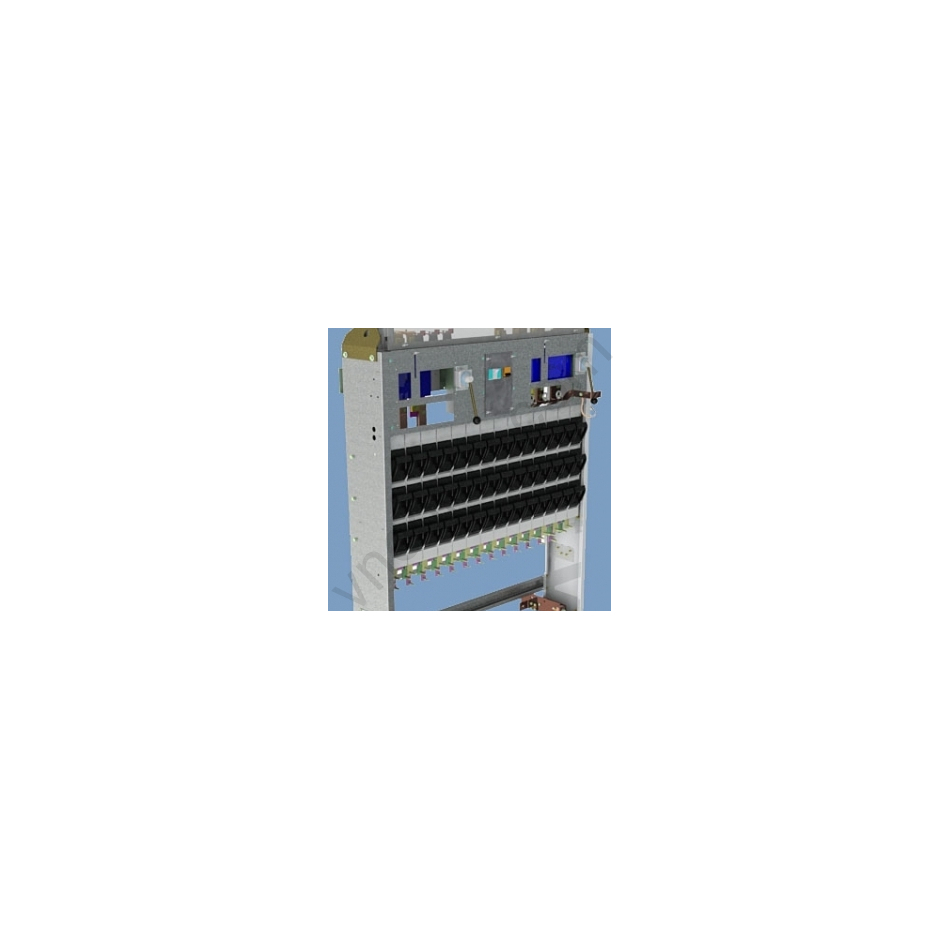

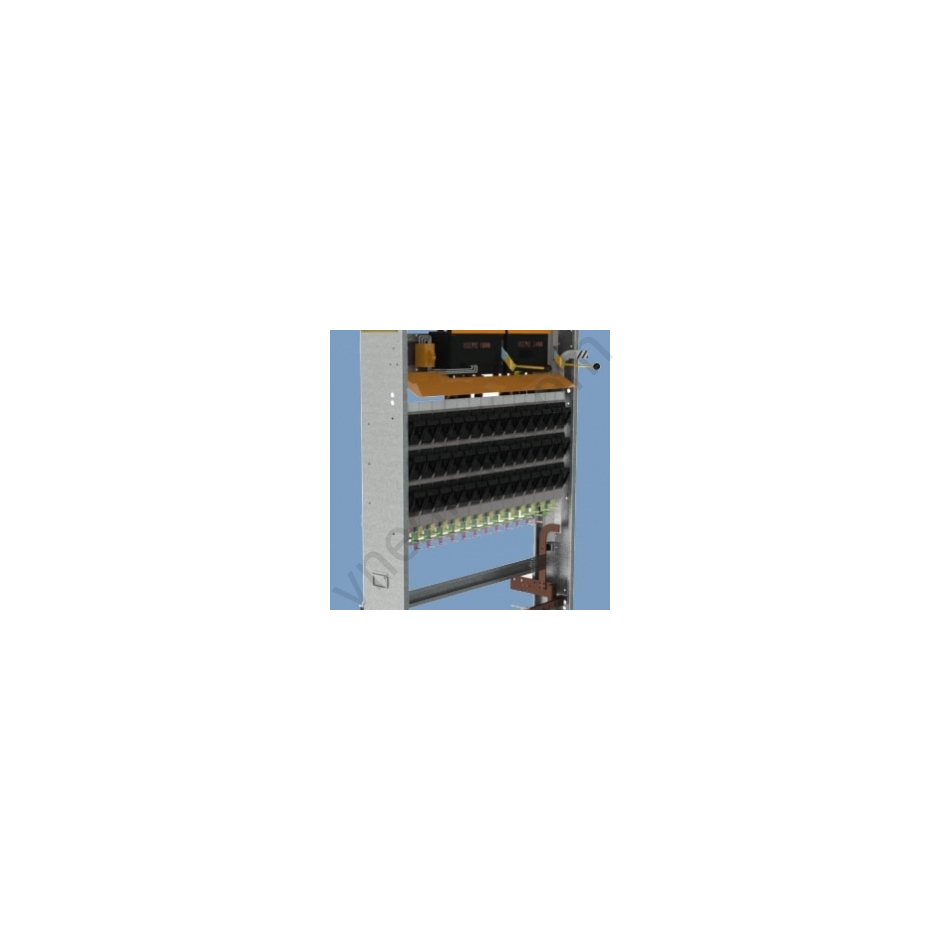

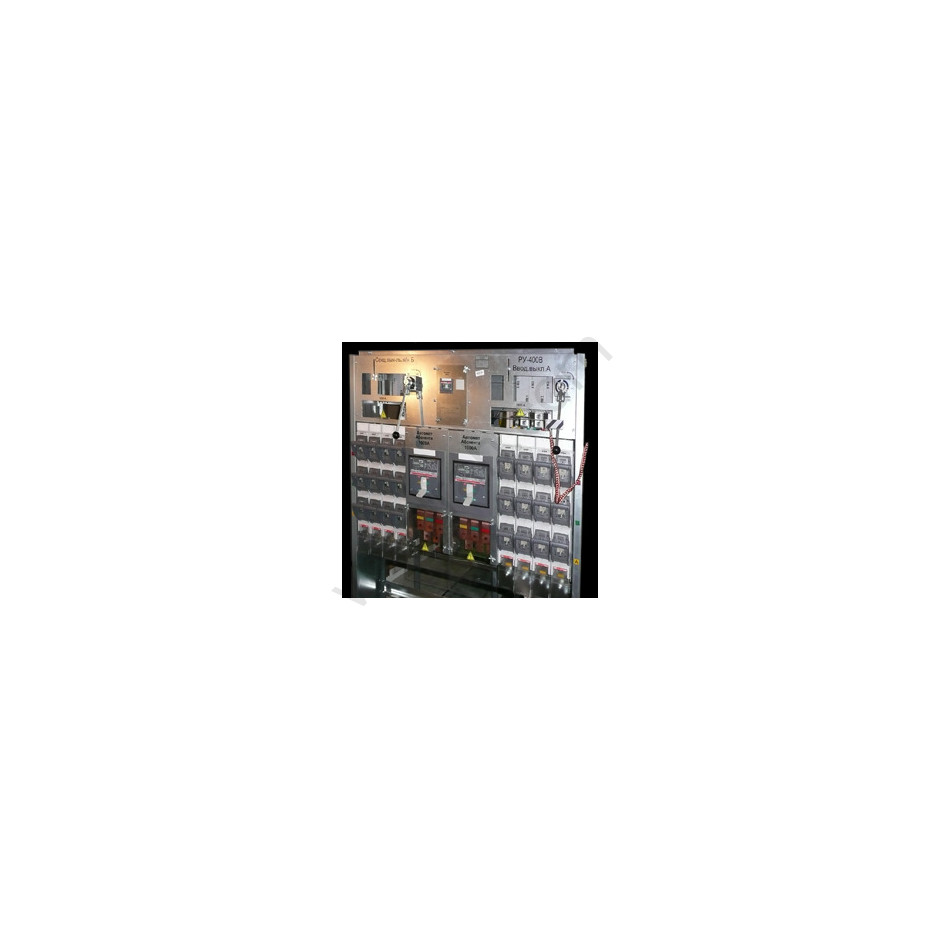

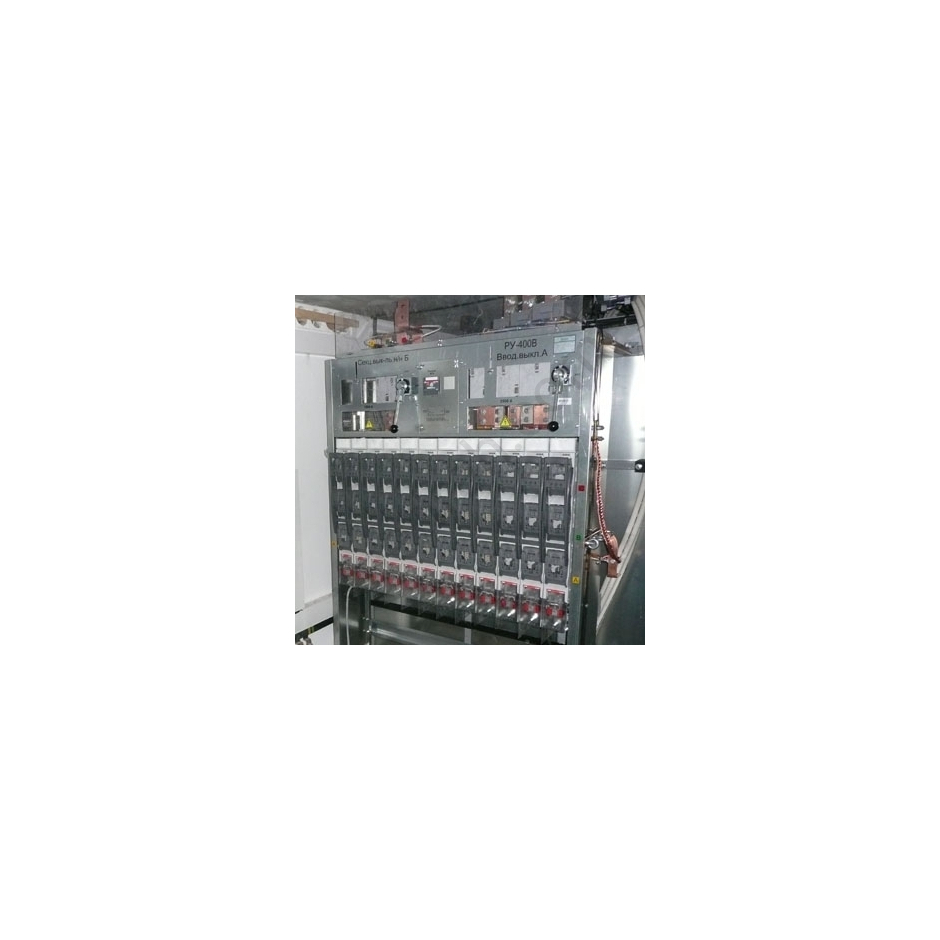

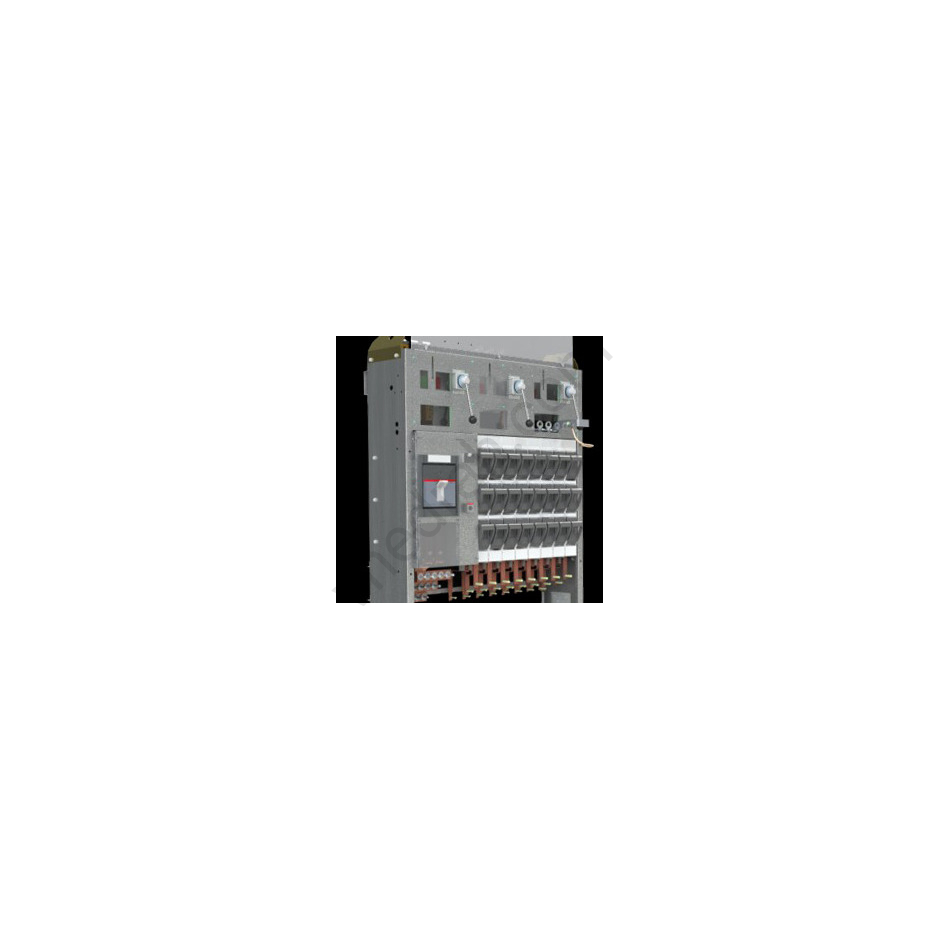

ЩРНВ

ЩРНВ (щиты низковольтные распределительные), как и УВР могут комплектоваться любыми выключателями нагрузки: АВВ OT и OETL, SIDER, ISERE, INS, C&S Electric и другими.

Сборки НН ЩРНВ с применением выключателей нагрузки АВВ OETL объективно походит на РУ, укомплектованный выключателями нагрузки ISERE, но эксплуатационные характеристики первого значительно улучшены.

Технические характеристики сборки с применением выключателей нагрузки OETL:

• ток в моноблоке от 160 до 630А (номинальное значение);
• на одну стойку может приходиться максимум 16 присоединений при моноблоке на 630А, есть возможность увеличения до 20 присоединений, применяя моноблок на 1600А.
• Вводный выключатель нагрузки, номинальный ток 3150, 2500, 1600, 1250 А.
• Секционный выключатель нагрузки, номинальный ток 2500, 1600 или 1200 А.
• Допустимые типы моноблоков: РС-03(00)/630(160)-1(6)-М2(М1) (АПАТОР-ЭЛЕКТРО), XLBM3(00)-1(3)Р (АВВ) или их аналоги.

Оборудование имеет все необходимые сертификаты соответствия качества и требований безопасности, имеет удобное расположение подключаемых кабелей и малые размеры.

Индивидуально с Заказчиком возможно согласование установки щитков особых габаритов с использованием автоматических выключателей, предохранителей любого из вышеуказанных производителей, которые имеют соответствующие сертификаты Госстандарта РФ.
