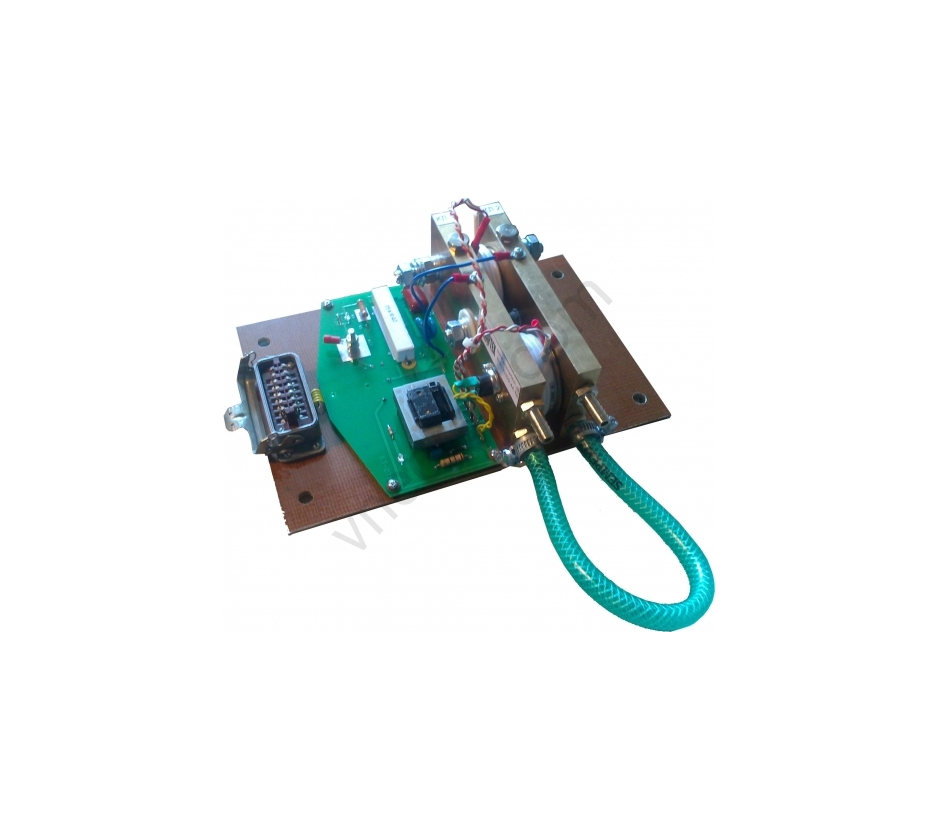

Тиристорный контактор КТ-12

Контакторы тиристорные типа КТ-11, КТ-12, предназначены для комплектации точечных, шовных и рельефных контактных сварочных машин и служат для коммутации и управления однофазным током промышленной частоты при наличии блока управления с синхронным включением сварочного тока. При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения. Работоспособность контакторов КТ-11, КТ-12 обеспечивается при колебаниях напряжения питающей сети от минус 10% до плюс 5% от номинального. Токи контакторов не должны превышать предельно допустимых значений, указанных в таблице 1, а импульсное напряжение не должно превышать 1200 В. Вид климатического исполнения контакторов КТ-11, КТ-12 - УХЛ4 ГОСТ 15150-69. Расход охлаждающей воды цепи контактора КТ-11 должен быть не менее 1 л/мин., для КТ-12 - не менее 3 л/мин. При давлении не более 294 х 103 Па (3 кг/см2) и температуре воды на входе в пределах от плюс 5 °С до плюс 25 °С. Выходной шланг должен быть поднят выше уровня расположения тиристоров. Эксплуатация контакторов КТ-11, КТ-12 должна осуществляться с учетом требований безопасности, изложенных в паспорте на сварочную машину или шкаф управления. Контакторы не предназначены для работы в среде, насыщенной токопроводящей пылью и (или) содержащей пары и газы, вызывающие усиленную коррозию металлов и разрушающие изоляцию. Возможность работы контакторов в условиях, отличных от указанных, должна согласовываться с предприятием-изготовителем.
