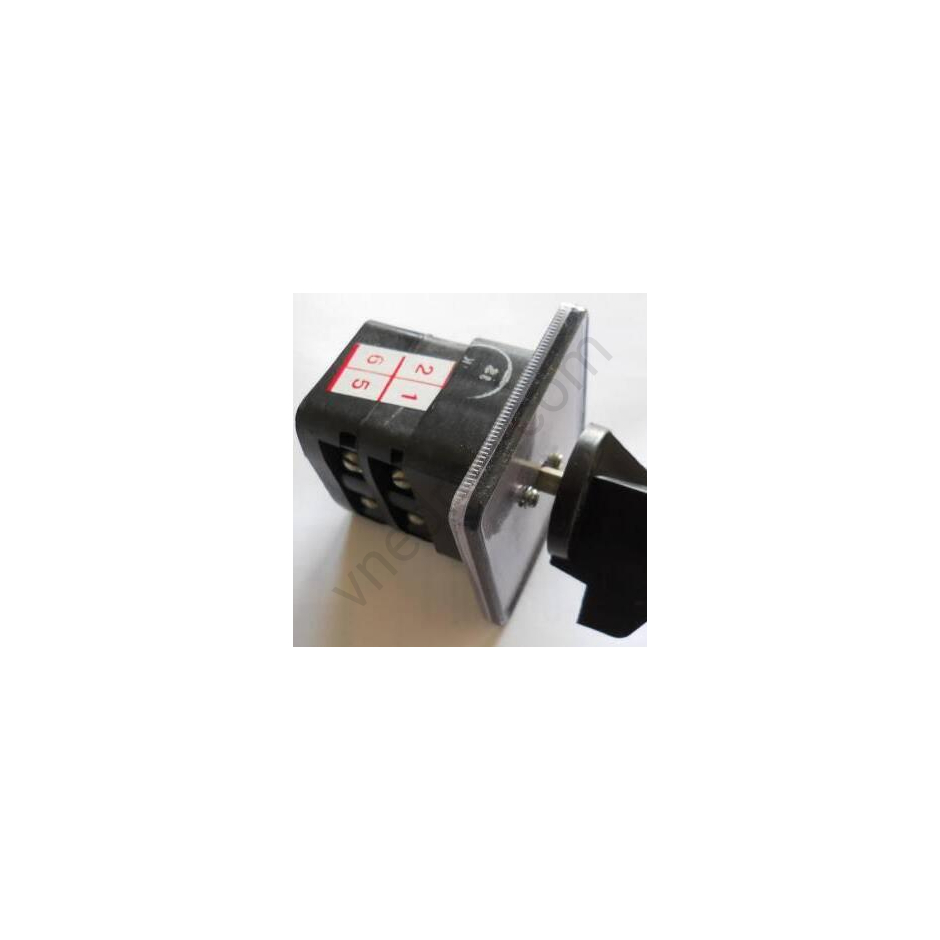

Переключатель ПК-16

1.1 Выключатели и переключатели пакетно-кулачковые типа ПК, далее переключатели, предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50(60)Гц напряжением до 500 В и в электрических цепях постоянного тока напряжением до 220 В. Переключатели на номинальные токи 10А, 16А и 25А изготавливаются по ТУ 3424-012-03965790-2010. Переключатели могут применяться: - для управления многоскоростными асинхронными электродвигателями с короткозамкнутым ротором в схемах автоматики и управления промышленными установками; - для включения и отключения электрической сети питания электри- ческих щитов, шкафов, пультов различного назначения и применения; - для переключения управляющих и измерительных электроцепей. 1.2 Переключатели по способу установки и крепления, степени защиты, климатическому исполнению и категории размещения изготавливаются согласно таблице 1. Таблица 1 – Характеристика исполнений переключателей по способу установки, креплению и степени защиты Обозначение исполнения Конструктивные исполнения, характеризующие данную группу переключателей Климатическое исполнение и категория размещения по ГОСТ 15150-69 Способ установки и крепления Степень защиты 11 Установка за панелью, крепление основанием. IP00 УХЛ3, Т3 12 Установка за панелью, крепление основанием с фронтальной панелью. IP30 со стороны панели УХЛ3, Т3 16 Установка внутри шкафов на панели, крепление задней скобой. IP00 УХЛ3, Т3 38 Установка на стенах, конструкциях, крепление за оболочку. IP30 УХЛ3, Т3 58 Установка на стенах, конструкциях, крепление за оболочку. IP55 УХЛ2, Т2 54 Установка за панелью, крепление брызгозащищающим основанием. IP54 со стороны панели УХЛ2, Т2
