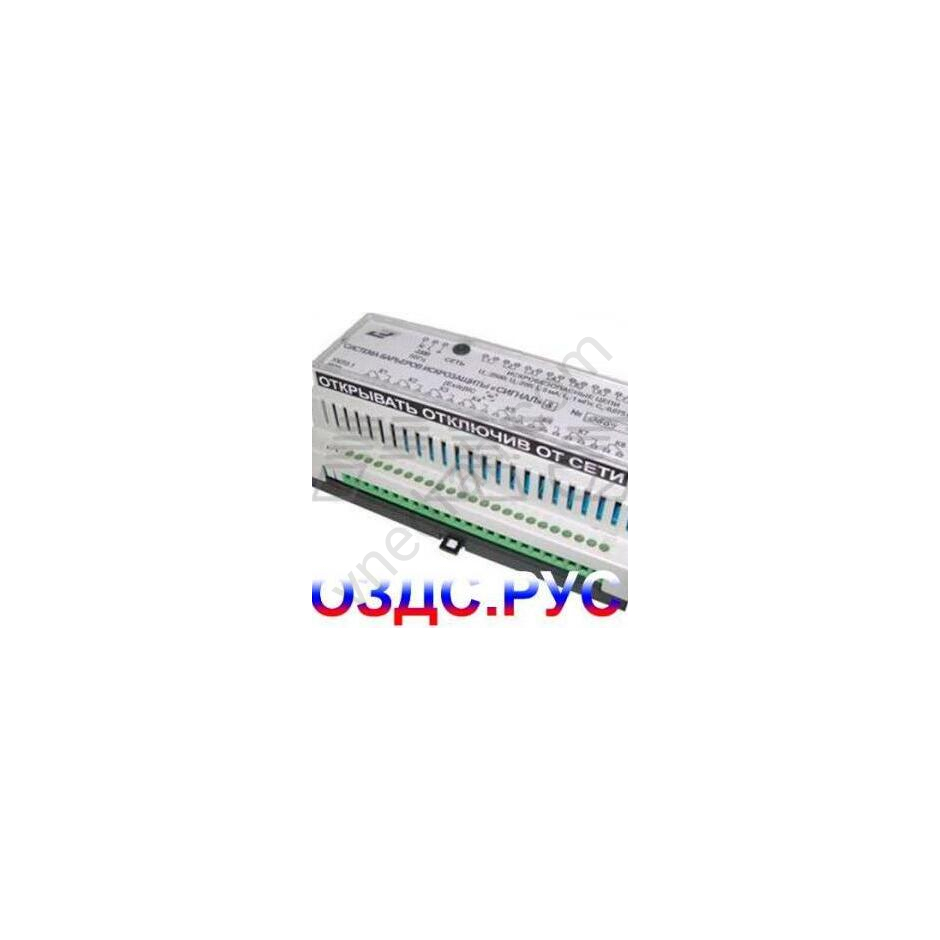

Система барьеров искрозащиты “Сигнал”

Система барьеров искрозащиты «Сигнал» предназначена для обеспечения искробезопасности цепей электроконтактных манометров, термометров и др. приборов и изделий, имеющих переключающиеся контакты и работающих без использования электроэнергии, например:СУГ-М,РОС-400,ДРУ-1ПМ, а также для применения в средствах пожарной сигнализации и автоматических устройствах пожаротушения. Конструктивное исполнение В состав системы входят: блок барьеров искрозащиты (от 1 до 8 барьеров) исполнительные реле по каналам К1…К8 светодиоды индикации по каналам VD1…VD8 светодиод индикации срабатывания любого канала VD9 реле общее (срабатывание любого канала) К9 линии связи В случае применения системы в средствах пожарной сигнализации, в ее состав включаются датчики пожарной сигнализации. Система обеспечивает искробезопасность цепей датчиков и имеет выходные искробезопасные цепи уровня «ib», маркировку взрывозащиты «ExibIIC Т6 в комплекте «Сигнал» в соответствии с требованиями ГОСТ Р 51330.10, ГОСТ PS1330.0. Степень защиты корпуса блока барьеров искрозащиты – IP20 по ГОСТ 14254. Блок барьеров искрозащиты представляет собой токоограничительное устройство, являющееся разделительным элементом между искробезопасными и искроопасными цепями датчиков. Схема включает в себя до 8 барьеров искрозащиты, собранных на платах АI-А8. Эксплуатация Оптимальными условиями для использования системы искрозащиты “Сигнал” являются: температура окружающего воздуха от -10 до + 50°С относительная влажность воздуха 98 % при температуре плюс 25°С атмосферное давление 84-106,7 кПа
