Технические характеристики
Тип контейнера
Контейнер-цистерна (КЦ) модели Т4
Инструкция ООН, которой соответствует
контейнер
UN T4
Применяемые нормативные требования
ASME VIII DIV.1(NCS), МОБИЛЬНЫЕ ЦИСТЕРНЫ ООН Т4, US-DOT, CFR49, UK-DfT, IMDG, ADR/RID, TC, ISO1496/3, CSC, TIR, UIC

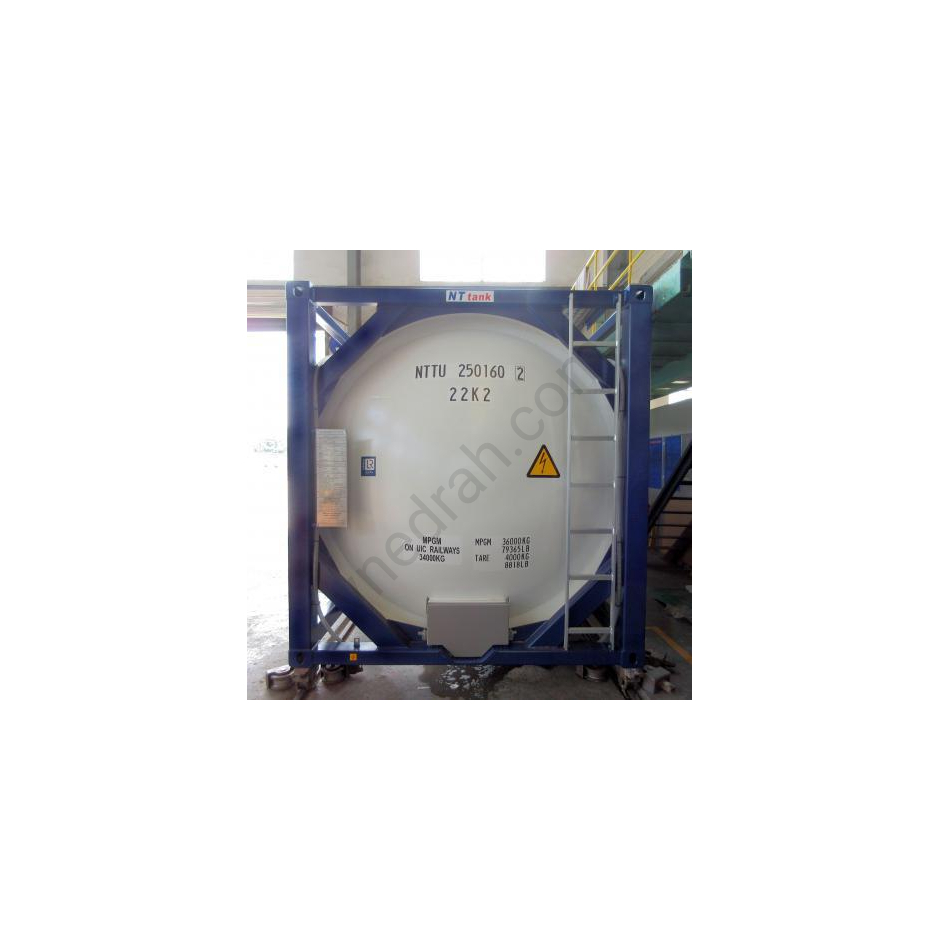

Код типа и размера по ISO 668:1995
22К2, габарит 1СС (20 ft контейнер)
Размеры контейнера (ДхШхВ), мм
6058х2438х2591
Диаметр, мм
2378
Номинальная толщина стенки цилиндрической части, мм
6
Материал изготовления стенок / днищ
конструкционная низколегированная сталь стандарт: GB 3531, марка: 16MnDR
Номинальная толщина стенок / днищ, мм
6
Давление испытательное, Бар/МПа
3/0,3
Давление рабочее, Бар/МПа
2/0,2
Давление испытательное на герметичность, Бар/МПа
1/0,1
Давление открытия клапана, Бар/МПа
2,19/0,219 - -0,14/0,014
Расчетная температура эксплуатации, °С
-40…+65
Максимальная рабочая температура, °С
+65
Срок службы, лет
20
Собственная масса контейнера (тара), кг
4000
Макс. вес брутто/ Технически допустимая полная масса, кг
36000
Максимальная нагрузка/грузоподъемность, кг
32000
Объём цистерны,м3
25

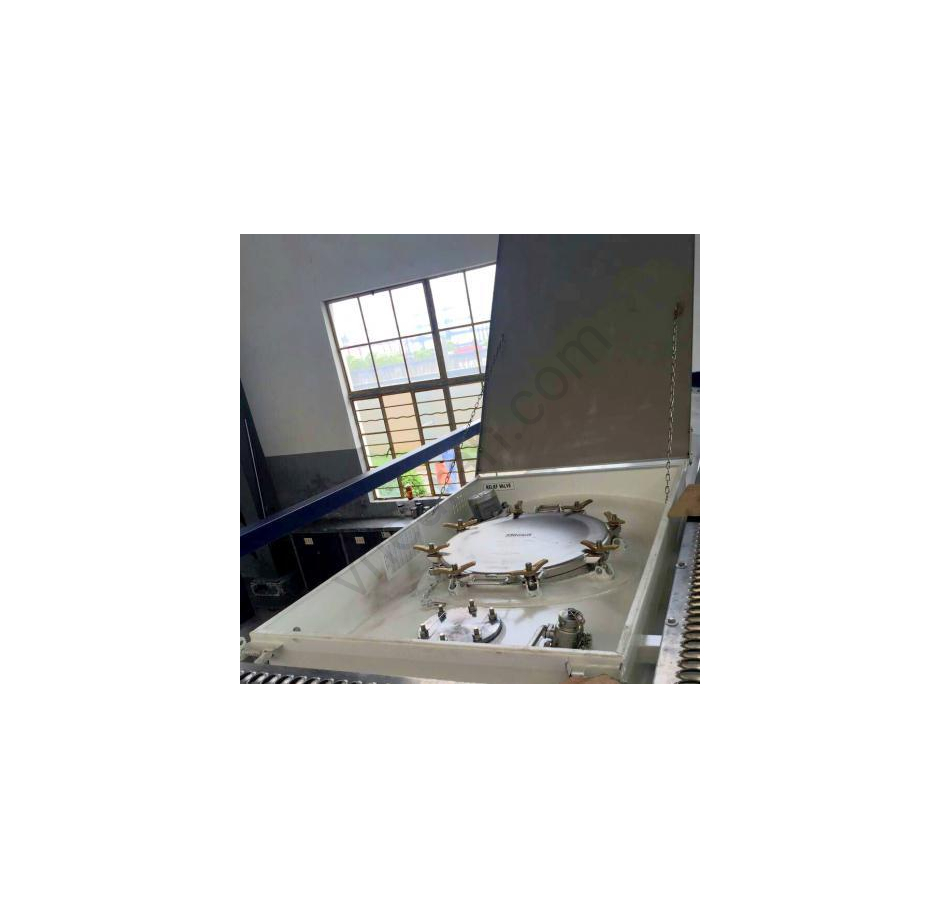

Устройство налива
люк-лаз с крышкой GUARD, диаметр 500 мм, крышка на 8 болтах
Предохранительный клапан
вакуумно-предохранительный пружинный Ду63 (2,5" BSP) с огнезащитной сеткой

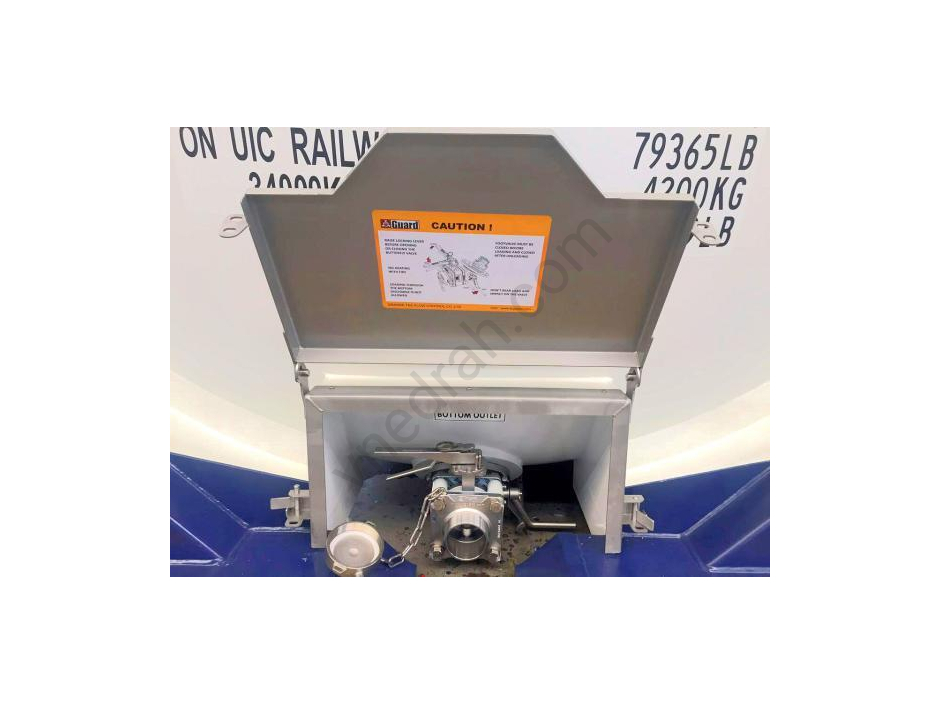

Устройство нижнего налива /слива
GUARD / AF80025021014, Ду80 мм (3"BSP). Последовательно установленные внутренний и наружный клапаны с Ду 80 мм, выходной патрубок с резьбой 3"BSP и резьбовой крышкой
Клапан воздушной (газовой) магистрали
фланцевый с наружной резьбой BSP 1,5";
c резьбовой пробкой, устанавливаемой, если не установлен манометр
Подъемная лестница (с торца т/к)
со стороны сливного крана
Дорожка, поручень (сверху т/к)
со стороны подъемной лестницы
Конструкция танк контейнера
рамная
Материал изготовления рамы контейнера
стандарт: GB/T 1591 марка: Q345D
GB
Штабелируемость, кг
216000
